3D-System Trimble Earthworks für Dozer

GNSS-Steuerung ohne Masten

Die Maschinensteuerungsplattform Trimble Earthworks für Dozer ermöglicht ein größeres Arbeitspensum in kürzerer Zeit bei höchster Präzision. Durch die Montage der Sensoren auf dem Dach hat der Fahrer immer ein freies Sichtfeld. Darüber hinaus wird er bei Arbeiten auf engem Raum nicht durch Masten behindert und nach oben in der Bewegung des Schildes eingeschränkt. Mit der neuen Konfiguration sind die wertvollen Empfänger jetzt besser geschützt, es befinden sich keine störenden Masten mehr auf dem Schild und die Empfänger können bei einem Maschinenwechsel deutlich schneller entfernt und wieder installiert werden.

Intuitive Software, robuste Hardware

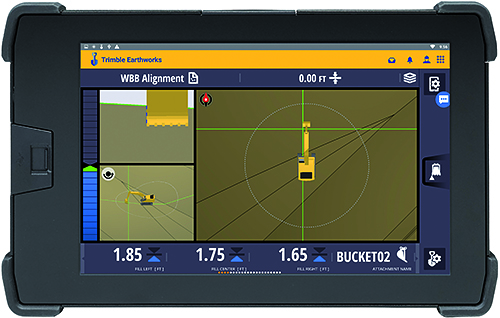

Die Trimble Earthworks Grade Control App läuft auf dem neuen 10-Zoll (25,7 Zentimeter) Trimble TD520 Touchscreen Android Display. Die Software wurde in Zusammenarbeit mit Anwendern von Maschinensteuerungssystemen  weltweit entwickelt. Das Ergebnis ist eine anwenderoptimierte Benutzeroberfläche, mit der der Fahrer eine maximale Arbeitsleistung seiner Maschine erreicht.

Erdarbeiten mit der Earthworks App lassen sich leicht im laufenden Betrieb erlernen. Die App bietet farbige 3D-Grafiken, natürliche Interaktionen, Gestensteuerung und intuitiv erlernbare Funktionen. Mit frei wählbaren und konfigurierbaren Ansichten kann die Oberfläche an die Anforderungen des Fahrers optimal angepasst werden.  Der Anwender kann jeweils die Perspektiven wählen mit denen er am besten arbeiten kann und die höchste Produktivität erzielt.

Earthworks Dozer-Automatik

Earthworks für Dozer ist ein vollautomatisiertes 3D-Steuerungssystem. Die Schildsteuerung von Trimble Earthworks für Dozer ermöglicht eine vollautomatisierte Steuerung der Längs- und Querneigung des Schildes. Der Fahrer muss somit nur noch die vertikale Richtung des Schildes einstellen und kann mit einer hohen Planiergenauigkeit arbeiten. Die gewünschte Geländekontur wird dann nach Möglichkeit in einem Arbeitsgang erstellt. Der klassische Vermessungsaufwand, langsames Heranarbeiten an die Endform sowie Nacharbeiten entfallen dann komplett. Earthworks und die automatische Schildsteuerung können auch auf bestehenden Maschinen nachgerüstet werden.

Steuerungssystem GCS900: Support und Updates für weitere viele Jahre

Das bewährte Baumaschinensteuerungssystem GCS900 für Dozer bleibt weiterhin im Verkauf. Trimble und SITECH sichern für viele weitere Jahre Support und Updates für das GCS900 zu. Bauunternehmer, die sich noch nicht für die neue Plattform entscheiden möchten, können das bewährte GCS900 mit einer Upgrade-Option auf Earthworks erwerben.

Anwendungen

Das 3D-System eignet sich besonders für Planierarbeiten zur Herstellung komplexer Geländekonturen.

  • Straßenbau
  • Gräben und Böschungen
  • Kurven
  • Klothoiden
  • Überhöhungen
  • Verziehungen
  • Gefällewechsel

Komponenten

  • Recheneinheit ist vom Display getrennt, aber weiterhin auf der Maschine
  • Bedienung und Konfiguration der Maschinensteuerung über Earthworks App auf dem Android Display TD520 (Web User Interface)
  • Oberwagensensor GS520 in EC520 integriert
  • 4 GB interner Speicher für Maschinendaten und Entwürfe
  • WiFi integriert
  • Softwaregarantie 5 Jahre
  • Updates werden remote über die Earthworks App auf dem TD520 installiert
  • Betriebssystem Android 6
  • 10,1” Touchscreen 1920 x 1200 Pixel, Tageslicht lesbar
  • 15% größer als CB460
  • Gorilla Glas und Rugged (kann ohne Schaden 1m auf Beton fallen)
  • Portrait und Landscape Mode
  • 16 GB interner Speicher
  • Anschluss 8 Pol auf der Rückseite
  • Externe Stromversorgung
  • Hardwaregarantie 1 Jahr
  • Kann durch ein eigenes Tablet mit Android 6 ersetzt werden (BYOD)
  • Neu entwickelter schneller und stabiler 6 Achsen Gyrosensor
  • Ausgaberate 100Hz
  • Kann in jeder Orientierung angebracht werden
  • Ca. 1/3 kleiner als die AS450
  • Beheizt
  • Nutzbar bis 1m Wassertiefe
  • Hammereinsatz ist kein Problem für die Sensoren
  • Stromversorgung 9V – 32V DC
  • M12 Anschluss am Sensor
  • Es wird derselbe Sensor GS520 In allen Maschinentypen (Bagger, Dozer, …) verbaut
  • Neu für Earthworks
  • Am Joystick angebracht
  • Schalter für Automatik (digital)
  • Schalter für Punktaufzeichnung und Benching (analog)
  • Schalter zu Referenzierung der Höhe im 2D-Betrieb
