Große Flächen schnell erfassen für Massenermittlung und DGM

Vermessung mit Drohnen

UAV mit hochauflösenden Kameras sind eine kostengünstige und schnelle Alternative zum Erfassen von großen Geländeflächen für die Massenermittlung, die Erstellung von digitalen Geländemodellen oder die Dokumentation von Baustellen, Steinbrüchen oder Kiesgruben. Insbesondere in unwegsamem Gelände bieten Drohnen unschlagbare Vorteile.



Mit dem Drohnenspezialisten Microdrones GmbH (Siegen) bietet SITECH Drohnen und Support über einen spezialisieren Vertriebspartner an. Microdrones bietet drei verschiedene Flugmodelle für unterschiedliche Nutzlasten an. Für den professionellen Einsatz von Bauunternehmen, Ingenieurbüros, Vermessern sowie in Kiesgruben oder Steinbrüchen empfiehlt Microdrones das Modell md4 in den Ausstattungsvarianten mdMapper1000+, mdMapper1000PPK oder mdMapper 1000DG mit einer Nutzlast von 1,2 kg. Die erstellten Geländeaufnahmen können unter anderem mit der Drohnen-Datenplattform Trimble Stratus bearbeitet werden.

Weitere Informationen zu Microdrones mdMapper >>

Vertriebspartner

Microdrones GmbH
Nerzweg 5
57072 Siegen
Deutschland

Tel.: +49 271 770038-0
Fax: +49 271 770038-11

www.microdrones.com

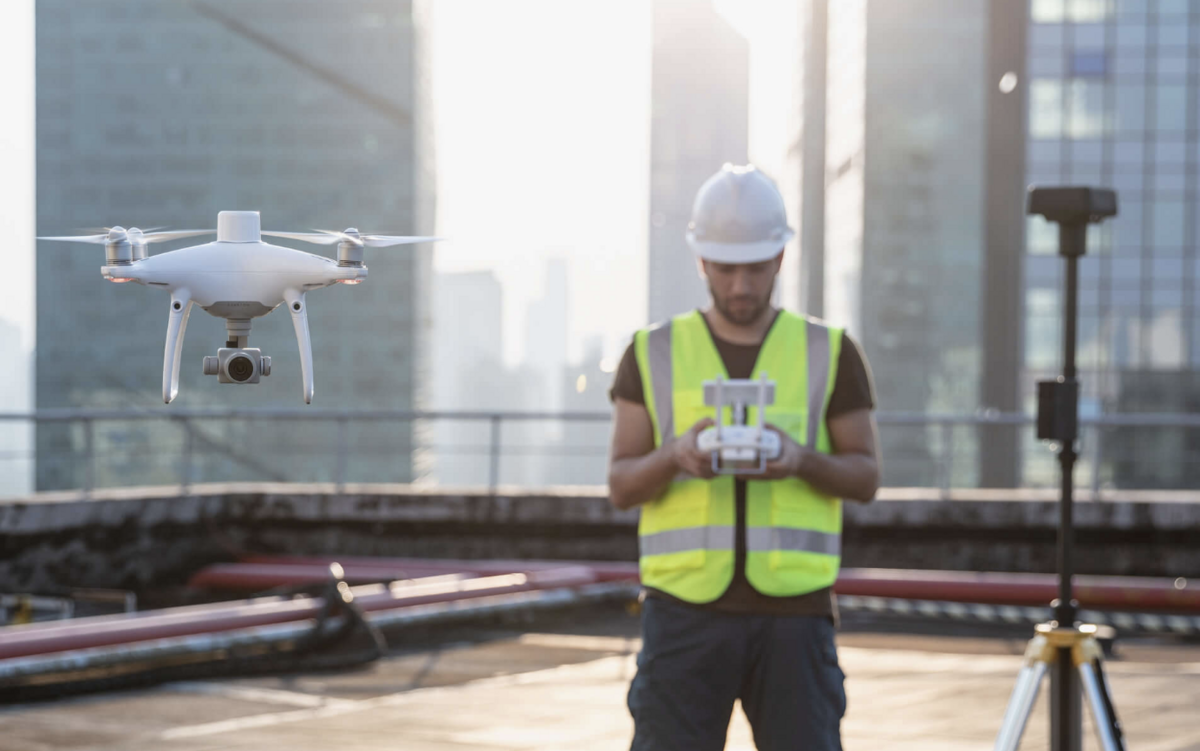

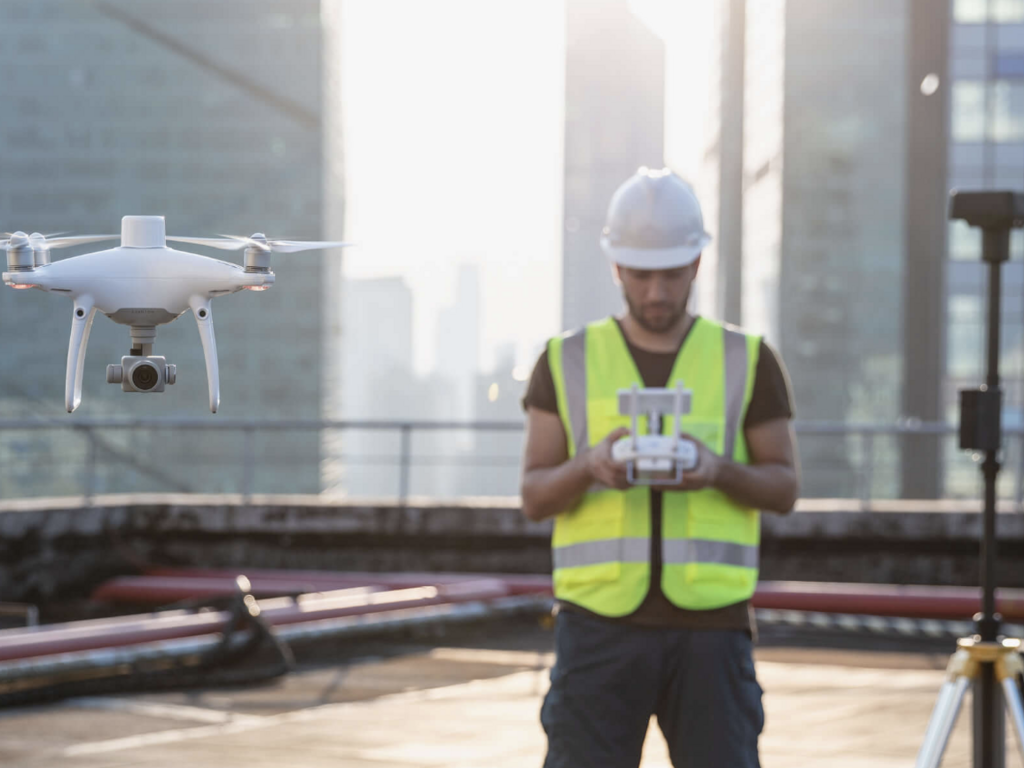

DJI hat moderne Drohnentechnologie von Grund auf neu durchdacht und dadurch einen neuen Präzisionsstandard geschaffen. Die P4 RTK bietet Kunden zentimetergenaue Daten und verringert darüber hinaus die benötigten Kontrollpunkte am Boden.

Das neue RTK-Modul wurde direkt in die P4 RTK integriert und bietet zentimetergenaue Positionsdaten für eine verbesserte Gesamtpräzision von Metadaten. Zusätzlich zur verbesserten Flugsicherheit und präziser Datenerfassung speichert die P4 RTK die Satellitendaten für Post Processed Kinematics (PPK), welche durch den Cloud-PPK-Dienst durchgeführt werden können.

SITECH Deutschland vertreibt die für Vermessungsaufgaben entwickelte Drohne DJI Phantom 4rtk Combo des Herstellers DJI Technology Co. Ltd. Darüber hinaus bietet SITECH spezielle Garantieverträge, Service für Wartung und Reparaturen sowie technischen Support bei der Inbetriebnahme und Anwenderfragen durch das Tochterunternehmen IBS Bauvermessung GmbH an.

Präzise Datenprotokollierung mit TimeSync

Um die Vorteile der Positionierungsmodule der P4 RTK vollständig zu nutzen, gleicht das neue TimeSync-System die Daten des Flugreglers, der Kamera und des RTK-Moduls kontinuierlich untereinander ab. Darüber hinaus stellt TimeSync sicher, dass jedes Foto mit präzisen Metadaten versehen ist und fixiert die Positionsdaten im optischen Zentrum des Objektivs - für optimale Resultate und Präzision bei photogrammetrischen Methoden. Die erstellten Geländeaufnahmen können mit der Drohnen-Datenplattform Trimble Stratus bearbeitet werden.

Die DJI App zur Flugplanung

Die neue GS RTK App und eine Fernsteuerung mit integriertem 5,5 Zoll Bildschirm bieten die jederzeitige Kontrolle über die aufgenommenen Daten. Die App bietet, zusätzlich zu den traditionellen Flugmodi, verschiedene neue Planungsmodi: Photogrammetrie (2D und 3D), Wegpunkte oder Missionsaufteilung etc. s lassen sich einfach automatisierte Arbeitsabläufe erstellen, beispielsweise für die Flugroute der Drohne. Dabei können Parameter wie Überlappungsrate, Flughöhe, Fluggeschwindigkeit und Kameraeinstellungen eingestellt werden.

Spezifikationen

  • Startgewicht: 1391 g
  • Flugdauer bis 30 Minuten
  • Reichweite der Fernsteuerung: 7,7 km
  • Größe: 350 mm diagonaler Abstand
  • Max. Flughöhe: 6000 m
  • Max. Steiggeschwindigkeit: 6 m/s
  • Max. Sinkgeschwindigkeit. 3 m /s
  • Max. Fluggeschwindigkeit: 50 km/h (P-Modus), 58 km/h (A-Modus)
  • GNSS-Empfänger: GPS, GLONASS, Galileo
  • Positioniergenauigkeit: 1 cm + 1 ppm horizontal, 1,5 cm + 1 ppm vertikal
  • Sicherer Flug dank mehrerer Abstandssensoren
  • Bei einer Flughöhe von 100 m wird eine Ground Sample Distance (GSD) von 2,7 cm erreicht.
  • Hochauflösende Bilddaten, dank des 1 Zoll CMOS-Sensors mit 20 Megapixeln
  • Nahtlose Kartierung und Datenakquise durch kalibrierte Messkamera

Detaillierte Spezifikationen >>

Technischer Support

IBS Bauvermessung GmbH
Aschmattstraße 8
76532 Baden-Baden

Tel.: +49 (0)7221 90190-30
Fax: +49 (0)7221 90190-45

www.ibs-bauvermessung.de
info@ibs-bauvermessung.de

Integrierbar mit

Trimble Stratus

Trimble Stratus ist die internetbasierte Datenplattform zur Verarbeitung der Geländeaufnahmen und zur Erstellung von digitalen Geländemodellen, zur Überprüfung des Baufortschritts oder um die Daten für die Weiterverarbeitung direkt mit den Einheiten auf der Baustelle zu teilen weiterlesen »

Trimble Business Center: Modul Photogrammetrie

Verarbeiten Sie die Daten der Oberfläche direkt ohne weitere Datenübergabe oder Formatierungen. Von der visuellen Baustellendokumentation über einfache Streckenberechnung bis zu komplexen Ermittlung von Massen können Berechnungen und Planungen in der gewohnten Arbeitsumgebung erfolgen oder digitale Geländemodelle ausgegeben werden. weiterlesen »
