Trimble Earthworks

Produktiver mit neuer Systemarchitektur

Die von Grund auf neu entwickelte Maschinensteuerungsplattform Trimble Earthworks verfügt über neue, schneller getaktete Hardware-Komponenten und eine intuitive, sehr leicht erlernbare Software für Android. Die hochmoderne Soft- und Hardware ermöglicht es Maschinisten, schneller und produktiver zu arbeiten, als je zuvor.

Trimble Earthworks nutzt identische Hardware-Komponenten für die Ausrüstung von Baggern, Raupen und Gradern. Komponenten können einfach portiert und ausgetauscht werden.

Earthworks Bagger-Automatik

Die neue, nachrüstbare 3D-Automatik für Bagger vereinfacht die Arbeit für den Fahrer erheblich. Die halbautomatische Arbeitsweise kann für das Anlegen glatter, ebener oder geneigter Flächen genutzt werden und der Fahrer muss nur den Baggerstiel manuell steuern. Ausleger und Baggerschaufel werden durch die Automatik gesteuert. Die hohe Präzision bedeutet weniger Nacharbeiten und somit erhebliche Einsparung bei Zeit und Kosten. Produktivitätssteigerungen von bis zu 40% sind durch die Automatik möglich.

Intuitive Software

Die Trimble Earthworks Grade Control App wird auf dem neuen 10-Zoll (25,7 Zentimeter) Trimble TD520 Touchscreen Android Display bedient. Die Software wurde in Zusammenarbeit mit Anwendern von Maschinensteuerungssystemen weltweit entwickelt. Das Ergebnis ist eine anwenderoptimierte Benutzeroberfläche, mit der der Fahrer eine maximale Arbeitsleistung seiner Maschine erreicht. Erdarbeiten mit der Earthworks App lassen sich leicht im laufenden Betrieb erlernen.

Robuste Komponenten

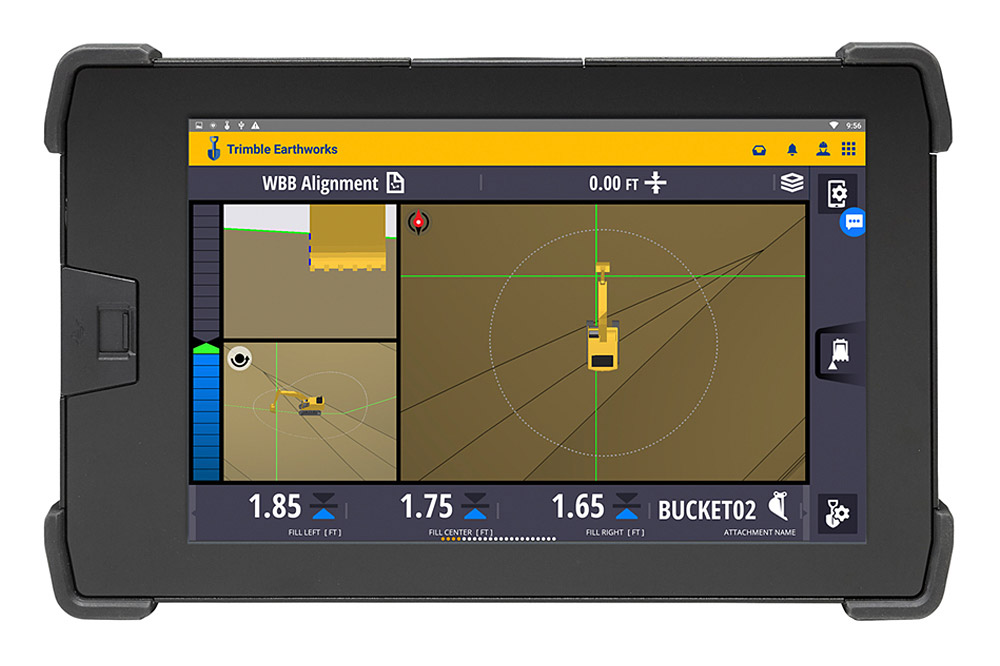

Touchscreen Android Display TD520


Touchscreen Android Display TD520

Das Touchscreen Android Display TD520 läuft mit dem Betriebssystem Android 6 und verfügt über 16 GB internen Speicher.

Der 10,1" Touchscreen mit Gorilla Glas ist äußerts robust, stellt die Grafik dank hoher Auflösung brillant dar und ist auch bei Tageslicht sehr gut lesbar.

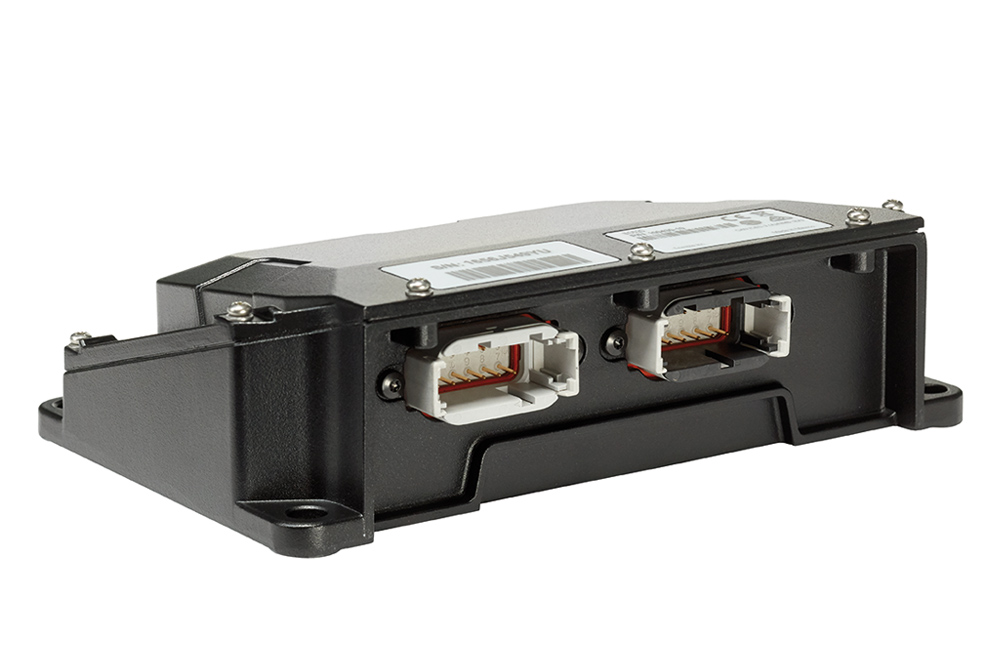

Electronic Controller EC520


Electronic Controller EC520

Die leistungsfähige Recheneinheit mit 4 GB internem Speicher ist vom Display getrennt, aber weiterhin auf der Maschine verbaut. Die Bedienung und Konfiguration erfolgt über die Earthworks App auf dem Android Display TD520.

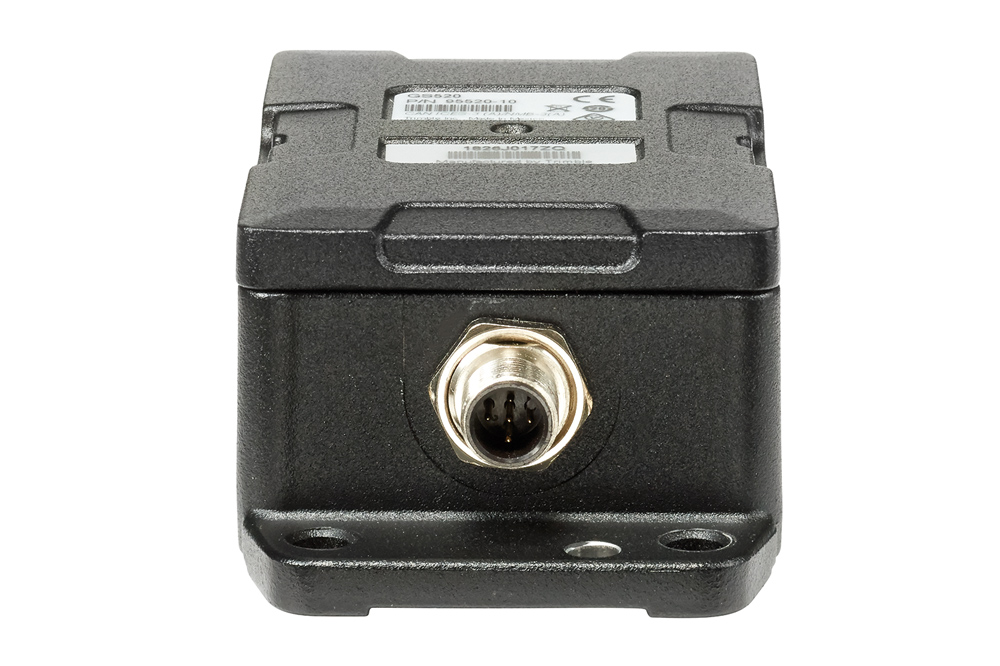

Gyrosensor GS520


Gyrosensor GS520

Der GS520 ist ein neu entwickelter, schneller und stabiler 6-Achsen Gyrosensor mit einer Ausgaberate von 100Hz. Die Anbringung kann in jeder Orientierung durchgeführt werden. Selbst Hammereinsätze stellen für den GS520 kein Problem dar.



Ventilmodul VM510


Ventilmodul VM510

Das neue Ventilmodul VM510 wird für die Bagger-Konfiguration mit Automatik eingesetzt. Das Modul überträgt die Steuerungsbefehle direkt in die Hydraulik der Maschine.
