Fallgewichtsgeräte

Leichte Fallgewichtsgeräte dienen der Ermittlung der Verdichtungsqualität und der Tragfähigkeit von Böden und ungebundenen Tragschichten im Erd-, Grund- und Straßenbau sowie zur Bodenverbesserung. Innerhalb von zwei Minuten können Sie gemäß der geltenden technischen Prüfnorm (TP BF-StB Teil B 8.3) Messungen in hoher Qualität durchführen und erhalten so u.a. das dynamische Verformungsmodul E_vd [MN/m²] . Die Messdaten werden per WLAN schnell und sicher auf Tablet, PC oder Smartphone übertragen.

ZORN ZFG 3.1

Die Leichten Fallgewichtsgeräte ZORN ZFG 3.1 zur normgerechten Durchführung dynamischen Plattendruckversuch bestimmen das dynamische Verformungsmoduls E_vd [MN/m²]. Er gibt Rückschluss auf die Tragfähigkeit und Verdichtungsqualität von Böden. Die mechanischen Komponenten des Leichten Fallgewichtsgerätes ZFG 3000 sind oberflächenveredelt und bestehen auch unter rauen Baustellenbedingungen.

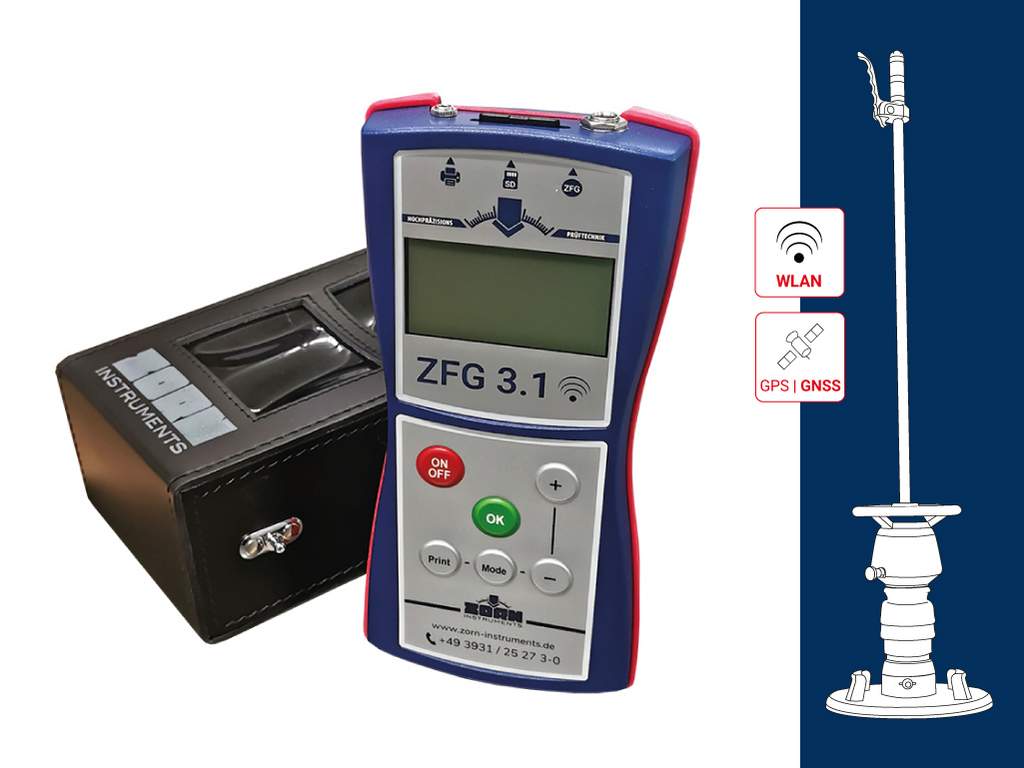

Das ZFG 3.1 wird als ergonomisches Handgerät aus robustem Kunststoff gefertigt und kann mit der mitgelieferten robusten Ledertasche geschützt werden. Es ist im Gegensatz zum ZFG 3000 nicht in den Metallkoffer integriert. ZORN Fallgewichtsgeräte sind kalibriert und zertifiziert.

Anwendung

Erd- und Verkehrswegebau, Brückenbau, Garten- und Landschaftsbau, Bodenerkundung

Eigenschaften

Belastungsvorrichtung mit 10 kg Fallgewicht
Lastplatte 300 mm
Stoßbelastung: 7,07 kN
Messbereich: Evd 15-70 MN/m²
Integriertes WLAN Modul
Integriertes GNSS
Automatische Berechnung der Setzung (s), des s/v Wertes und des Verformungsmoduls
Maximale Messtiefe doppelter Lastplattendurchmesser (600 mm)
Wechselzapfen, vorbereitet für dynamischen CBR-Versuch & 150 mm Lastplatte
USB-OTG
Anzeige der Setzungskurven im Display
Sensor-Selbsttestfunktion (2G) und integrierte Kalibriererinnerung
Vorbelastungsstöße zuschaltbar

Lieferumfang

Elektronisches Setzungsmessgerät in robuster Volledertasche inkl. SD-Kartenslot, SD-Karte und GNSS-Empfänger
Lastplatte 300 mm mit Beschleunigungssensor und Adapterzapfen (oberflächenveredelt)
Belastungsvorrichtung (Evd 15-70 MN/m²) mit 10 kg Fallgewicht
Schnellladefähiger Hochstromakku mit kurzer Ladezeit
Kalibrierungsprotokoll (automatische Kalibriererinnerung über die Messelektronik)
Bestätigtes Kalibrierzertifikat
Optional: 15 kg Belastungsvorrichtung (Evd 70-105 MN/m²), Drucker

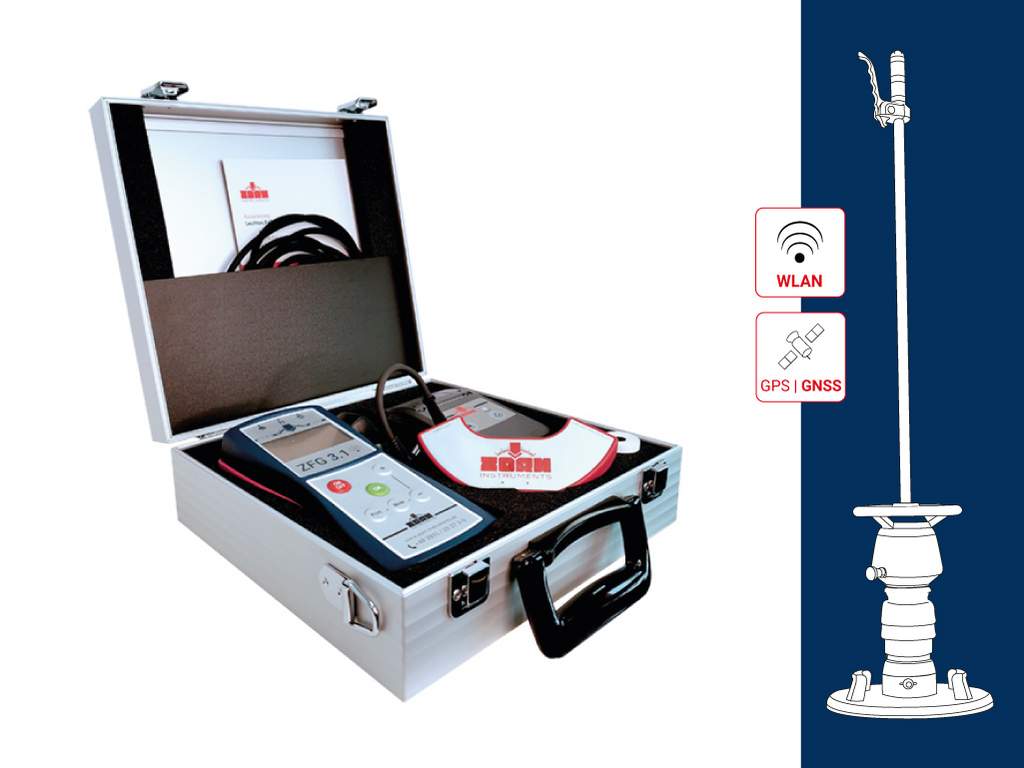

Optional: Metallkoffer (Messkoffer)

Vorführung anfragen »

Angebot anfordern »

Name^*

Firma^*

E-Mail^*

Telefon

PLZ/Ort ^*

Bundesland^*

Produkt

Nachricht^*

Ich habe die Datenschutzerklärung gelesen.

Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).

Alle mit * gekennzeichneten Felder sind Pflichtfelder.

ZORN ZFG 3000

Die Leichten Fallgewichtsgeräte ZORN ZFG 3000 zur normgerechten Durchführung dynamischen Plattendruckversuch bestimmen das dynamische Verformungsmoduls E_vd [MN/m²]. Er gibt Rückschluss auf die Tragfähigkeit und Verdichtungsqualität von Böden. Die mechanischen Komponenten des Leichten Fallgewichtsgerätes ZFG 3000 sind oberflächenveredelt und bestehen auch unter rauen Baustellenbedingungen. Drucker und Bediengerät sind geschützt in den Metallkoffer integriert und lassen sich von außen bedienen. ZORN Fallgewichtsgeräte sind kalibriert und zertifiziert.
